Description de la feuille d'aluminium perforée de haute-précision
Dans le monde de la filtration, de l’isolation acoustique et du revêtement architectural moderne, la qualité de votre tôle d’aluminium perforée détermine la longévité et la sécurité de votre projet. Chez GNEE, nous ne faisons pas que percer des trous dans le métal ; nous fournissons des solutions perforées de haute-précision, sans bavures-sans stress-soulagées, adaptées à vos spécifications exactes.

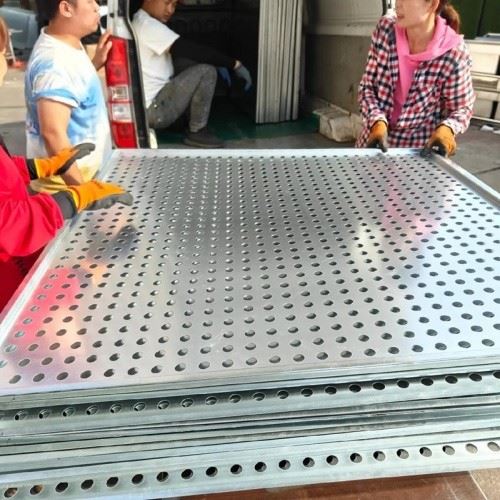

Une tôle d'aluminium perforée est un panneau métallique plat qui a été estampé, poinçonné ou usiné CNC pour former un motif régulier de trous.
Selon les besoins de votre projet, les trous peuvent êtrerond, carré, fendu ou hexagonal.
Lors de la commande de ce matériel, vous devez fournir trois paramètres clés à votre fabricant :
- Diamètre du trou: La taille exacte du trou perforé.
- Emplacement (LWD / SWD) : La distance de centre-à-centre entre les trous.
- % de zone ouverte: Le pourcentage total d'espace ouvert sur la feuille, qui détermine la lumière et le flux d'air.
LWD et SWD Signification
- LWD (longue distance): La distance entre le centre d'un trou et le centre du trou suivant le long de l'axe long de la feuille ou du motif.
- SWD (distance courte) : La distance centre-à-centre le long de l'axe court.
Dans le commerce international, vous verrez souvent des raccourcis techniques utilisés pour décrire le modèle. Voici comment les lire :
| Format de saisie | Signification |
| 2,5–5 LWD | Diamètre de trou de 2,5 mm avec une distance centre-à-centre de 5 mm sur l'axe long. |
| 3 à 6 décalés | Diamètre de trou de 3 mm avec un pas de 6 mm en quinconce (diagonale). |
Calcul de zone ouverte
Leaire ouverteest le rapport entre la surface totale du trou et la surface totale de la feuille, exprimé en pourcentage. Il s’agit du facteur d’ingénierie le plus important car il affecte directement trois choses :
Flux d'air: Une zone ouverte élevée permet à plus d’air de passer, ce qui est crucial pour le CVC.
Poids: Une zone ouverte plus élevée signifie un panneau métallique plus léger.
Force: La zone ouverte inférieure maintient le panneau rigide et solide pour une utilisation structurelle.
Voici des exemples standards de la manière dont la taille des trous et la disposition des motifs génèrent différentes zones ouvertes :
| Diamètre du trou | Disposition du motif | % de zone ouverte |
| 3 mm | Décalé (pas de 60 degrés) | 40% |
| 5 millimètres | Droit (pas de 90 degrés) | 35% |
Catégories courantes d'alliage de panneaux perforés en aluminium
Tous les aluminiums ne sont pas identiques. Choisir la bonne qualité d’alliage prévient la corrosion et garantit que le métal est suffisamment résistant pour votre application.
| Qualité d'alliage | Caractéristique clé | Meilleure application |
| 1100 | Doux, facile à former | Panneaux décoratifs, plafond intérieur |
| 3003 | Antirouille-, bonne ouvrabilité | Façade architecturale, revêtement mural |
| 5052 | Haute résistance à la corrosion | Équipements marins, plateformes offshore |
| 6061 | Haute résistance structurelle | Protections de machines,-sols résistants |
Évaluez-des solutions spécifiques à votre application
Choisir le bon alliage est essentiel pour la durée de vie de votre projet.GNÉpropose une large gamme de trempes pour garantir l’équilibre parfait entre résistance et formabilité.
Feuille d'aluminium perforée 1060 pour applications légères
Couramment utilisé pour le blindage électrique et la ventilation simple, notreAlliage 1060(pureté de 99,6 %) offre la ductilité la plus élevée.
Avantage clé :Excellente conductivité thermique et électrique.
Utilisation typique :Dissipateurs de chaleur, abat-jour décoratifs et éléments architecturaux à formation douce.
Plaque en aluminium perforée 3003-H14 pour la résistance à la corrosion
Notresérie 3003est le « cheval de bataille » de l’industrie. L'ajout de manganèse offre 20 % de résistance en plus que la série 1000.
Avantage clé :Résistance supérieure à la corrosion atmosphérique.
Utilisation typique :Grilles CVC, dalles de plafond, filtres chimiques et revêtement extérieur.
Aluminium perforé 5052-H32 pour l'intégrité marine et structurelle
Pour les environnements-à stress élevé ou l'exposition marine,GNEE 5052-H32est le choix premium.
Avantage clé :Résistance exceptionnelle à la fatigue et à l’eau salée.
Utilisation typique :Passerelles marines, protections de machines et-composants automobiles haut de gamme.
Tableau de spécifications générales en aluminium perforé GNEE
Pour vous aider dans votre processus d'approvisionnement, le tableau suivant présente nos capacités de fabrication standard.GNÉpropose également une personnalisation complète pour les tailles non-standard.
Tableau de spécifications générales en aluminium perforé GNEE
| Paramètre | Gamme Standard | Capacité personnalisée |
| Épaisseur | 0,5 mm - 8.0 mm | Jusqu'à 15,0 mm (plaque lourde) |
| Largeur de feuille | 1000mm, 1220mm, 1250mm | Maximum 2000mm |
| Longueur de la feuille | 2000mm, 2440mm, 3000mm | Max 6000 mm (ou forme de bobine) |
| Diamètre du trou | 0,8 mm - 50 mm | Laser cutting for >50mm |
| % de zone ouverte | 10% - 70% | Optimisé en fonction de l'intégrité structurelle |
| Modèle de trou | Rond, carré, fendu | Modèles hexagonaux, décoratifs, CNC |
| Tolérance | +/- 0.05mm (Trou), +/- 1mm (Feuille) | Tolérance CNC de précision disponible |
Modèles de trous et ratios de zones ouvertes
La « zone ouverte » est vitale pour la circulation de l'air, la transmission de la lumière et les performances acoustiques. Vous trouverez ci-dessous les modèles les plus demandés surGNÉ.
Guide de sélection des modèles de trous
| Type de motif | Disposition des trous | Idéal pour |
| Trou rond | 60 degrés décalés (standard) | Résistance maximale et flux d'air uniforme. |
| Trou rond | Ligne droite | Alignement facile pour l’esthétique et le cadrage. |
| Trou carré | Droit / Décalé | Zone ouverte élevée (jusqu'à 75 %) pour la visibilité. |
| Fente/Oblongue | Côté décalé | Tri, calibrage et drainage unique. |
| Hexagonal | Rayon de miel | Ventilation maximale avec un look moderne. |
Processus de fabrication de tôles d'aluminium perforées
Pour garantir un produit de haute-précision, GNEE utilise des méthodes avancées de traitement des métaux. Le processus choisi dépend de la taille de votre trou et du volume de votre commande.
- Poinçonnage CNC: Idéal pour les motifs personnalisés et les plaques d'aluminium épaisses.
- Poinçonnage de la tourelle : Rapide et rentable-pour la production-en grand volume de trous ronds ou carrés standards.
- Découpe Laser : Utilisé pour des formes de trous très complexes et non-standard avec des coûts d'outillage nuls.
Avantages du processus :
Haute cohérence sur des milliers de panneaux.
Pas de trou très précis correspondant exactement aux dessins CAO.
Applications des tôles d'aluminium perforées
Traitements de surface des tôles d'aluminium perforées
L'aluminium brut s'oxyde avec le temps. Nous appliquons des traitements de surface pour améliorer la durabilité et ajouter de la couleur.
| Type de traitement | Caractéristique clé |
| Anodisé | Crée une couche d'oxyde dure et transparente. Excellente résistance à la corrosion. |
| Enduit de poudre | Disponible dans n'importe quelle couleur RAL. Fournit une finition épaisse et durable. |
| Revêtement PVDF | Le meilleur choix pour les façades extérieures des bâtiments. Résiste à la décoloration causée par les UV pendant 15+ ans. |
Assurance qualité GNEE : résoudre les problèmes d'approvisionnement
En tant que responsable des opérations expérimenté, je connais les risques liés à une perforation de mauvaise qualité-. Voici commentGNÉélimine ces risques :
Soulagement des contraintes internes (contrôle de la planéité) :La perforation fait souvent gondoler les feuilles.GNÉutilise des machines avancées de nivellement à rouleaux-après le processus de perforation pour garantir que chaque feuille est parfaitement plate-pour une installation facile.
Sans bavure-Garantie :Nous utilisons des matrices CNC de haute-précision et des cycles de maintenance réguliers pour garantir la propreté des bords des trous. Cela évite les blessures lors de la manipulation et garantit l'adhérence du revêtement.
Marges précises :Contrairement aux fournisseurs génériques, nous pouvons fournir des « marges de sécurité » spécifiques (bordures non perforées) selon vos dessins, garantissant ainsi une soudure et un encadrement fluides.
Options de traitement de surface :
Finition du moulin :Propre et-sans huile.
Anodisation :Surface durcie avec une sensation métallique haut de gamme.
Revêtement PVDF/poudre :15 à 20 ans de garantie extérieure dans n'importe quelle couleur RAL.
Expédition, emballage et documentation
GNÉgarantit que votre commande arrive en parfait état d'usine-, quelle que soit la destination.
Emballage navigable :Papier kraft imperméable + film plastique + protège-bords rigides + palettes en bois massif.
Documentation complète :Chaque envoi comprend :
MTC (Certificat d'essai en usine)vers FR 10204 3.1.
Conformité avecASTM B209ouEN 485normes.
Inspection par un tiers-(SGS/BV) sur demande.
Demandez un devis en 3 étapes faciles
Afin de vous fournir un devis précis, veuillez inclure les détails suivants dans votre demande :
Qualité et trempe de l'alliage (e.g., 3003-H14).
Dimensions(Épaisseur x Largeur x Longueur).
Modèle de trou(Diamètre, Pas et Surface Ouverte %).
Quantité(Nombre de feuilles ou poids total).
